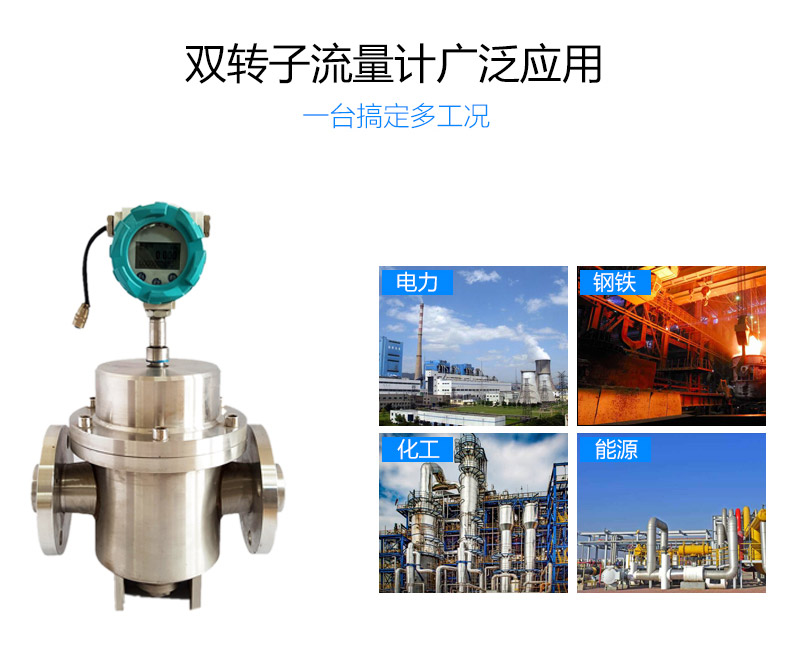

双转子流量计

双转子流量计是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。

双转子流量计特点

1.适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。

2.流量计通过的液体流量大，是同通径普通容积表的二倍左右。

3.使用寿命长，准确度高，可靠性强。

4.压内损失极小。

5.有线远传距离可达为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。

6.本安防爆IaⅡCT4（本质安全型）；防护IP65。

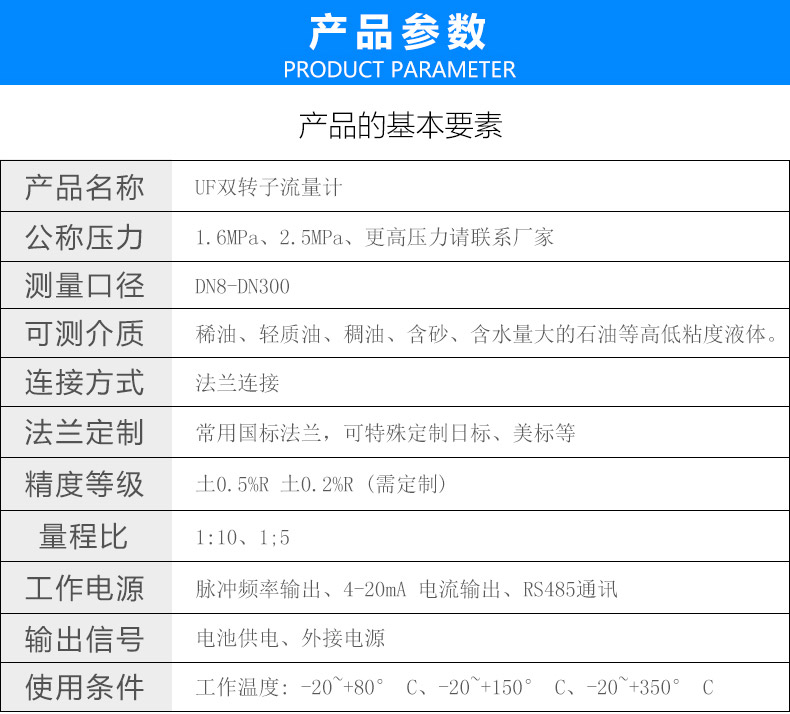

双转子流量计参数

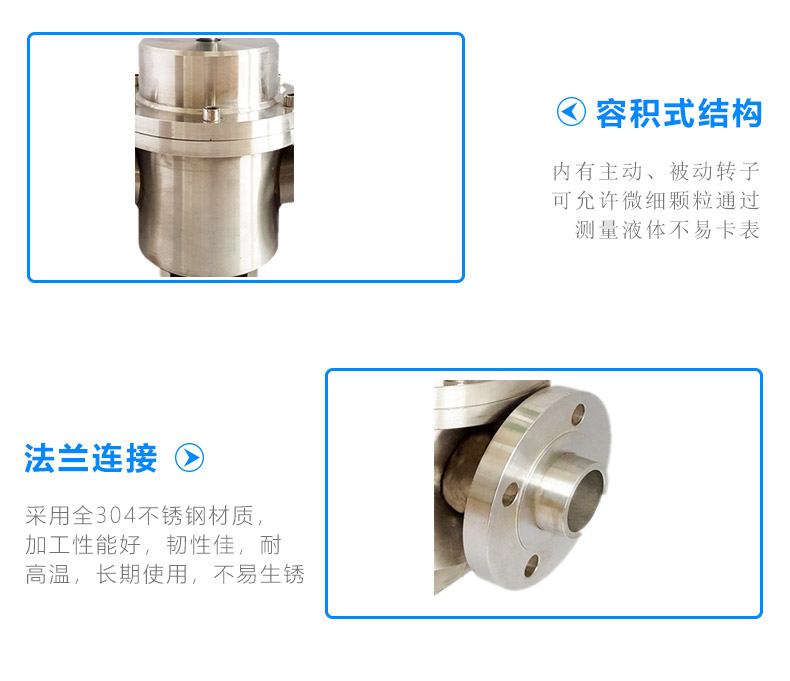

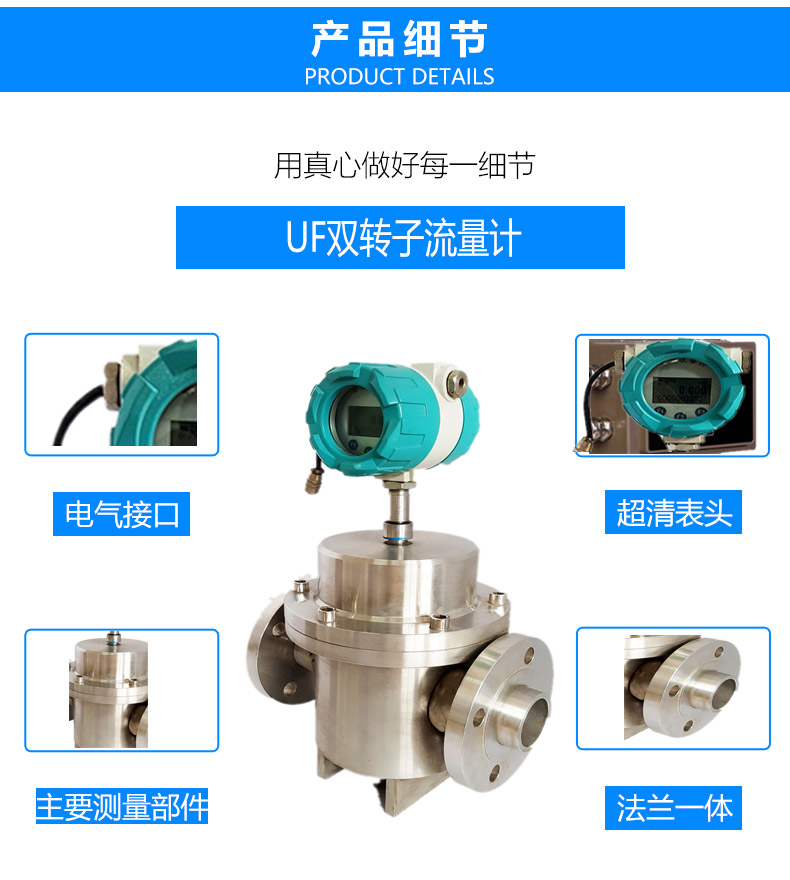

双转子流量计细节

双转子流量计外形尺寸

项目型号	公称压力（Mpa）	外形尺寸			法兰连接尺寸						螺栓
项目型号	公称压力（Mpa）	L	H	M	D	K	d	f	法兰厚度	螺栓孔径	n	螺纹规格
UF-E50	1.6,2.5，4.0	360	535	178	165	125	99	2	20	18	4	M16
UF-E50	6.3	372	535	178	180	135	99	2	26	22	4	M20
UF-E80	1.6	400	613	221	200	160	132	2	20	18	8	M16
	2.5，4.0	408	613	221	200	160	132	2	24	18	8	M16
	6.3	416	613	221	215	170	132	2	28	22	8	M20
UF-E100	1.6	450	682	253	220	180	156	2	22	18	8	M16
	2.5,4.0	454	682	253	235	190	156	2	24	22	8	M20
	6.3	466	682	253	250	200	156	2	30	26	8	M24
UF-E150	1.6	560	763	300	285	240	211	2	24	22	8	M20
	2.5,4.0	568	763	300	300	250	211	2	28	26	8	M24
	6.3	584	763	300	345	280	211	2	36	33	8	M30
UF-E200	1.6	700	842	337	340	295	266	2	24	22	12	M20
	2.5	712	842	337	360	310	274	2	30	26	12	M24
	4.0	720	842	337	375	320	284	2	34	30	12	M27
	6.3	732	842	337	415	345	284	2	42	36	12	M33
UF-E250	1.6	1000	1210	500	405	355	319	2	26	26	12	M24
	2.5	1012	1210	500	425	370	330	2	32	30	12	M27
	4.0	1024	1210	500	450	385	345	2	38	33	12	M30
	6.3	1040	1210	500	470	400	345	2	46	36	12	M33
UF-E300	1.6	1000	1460	640	460	410	370	2	28	26	12	M24
	2.5	1012	1460	640	485	430	389	2	34	30	16	M27
	4.0	1028	1460	640	515	450	409	2	42	33	16	M30
	6.3	1048	1460	640	530	460	409	2	52	36	16	M33
