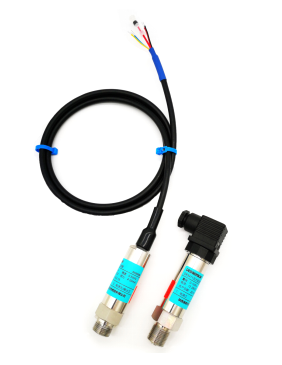

产品概述
CWY3451智能型压力变送器采用高性能扩散硅压力传感器作为敏感元件，选用高性能MCU为核心的高集成化电路，软、硬件件抗干扰设计，全数字式调校，可实现4-20mA和RS485通讯同时输出，互不干扰，产品整体性能稳定可靠。
产品特点
Ø RS485接口或4～20mADC两线制电流输出
Ø 采用数字补偿及非线性修正技术
Ø 抗干扰设计和硬件看门狗
Ø RS485通讯接口，标准MODBUS协议
Ø 支持组网应用
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套、液压等行业

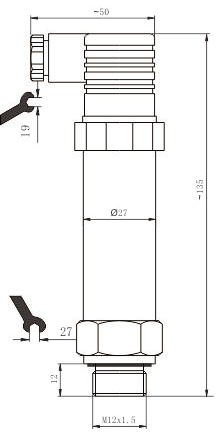

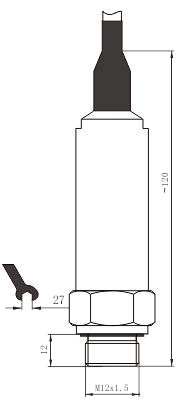

外形结构
技术参数
压力参数 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
过载 | 2 倍满量程压力或 110MPa(取最小) | ||
压力类型 | 表压、绝压、密封表压 | ||
电气参数 | |||
供电电源 | 12~28V DC | ||
输出信号 | 4mA～20mA DC（两线制）RS485通讯 | ||
负载电阻（Ω） | ≤（U-12）/0.02 | ||
绝缘电阻 | 50MΩ@50V DC | ||
结构参数 | |||
壳体 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
电缆 | ∅7.5mm 聚乙烯专用电缆 | ||
防护等级 | IP65（插件型） | IP68（电缆型） | |
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | -10℃～+80℃ | ||
工作温度 | -30℃～+70℃ | ||
贮存温度 | -30℃～+70℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
长期稳定性 | ±0.1%FS/年(最大) | ||
电气连接
插件型产品插脚定义： 电缆型产品线色定义：
插脚 | 四线 | 电缆颜色 | 四线 | |
1 | 电源正：+V | 黑色 | 电源正：+V | |
2 | 信号：+OUT | 红色 | 信号：+OUT | |
3 | RS485A | 黄色 | RS485A | |
4 | RS485B | 白色 | RS485B |
选型指南
CWY3451 | 压力变送器 | |||||||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||||||
［0～X］kPa 或 MPa | X: 实际测量量程 | |||||||
代号 | 输出信号 | |||||||
R1 | RS485 | |||||||
R2 | 4mA～20mA+RS485 | |||||||
结构材料 | ||||||||
代号 | 隔离膜片 | 压力接口 | 壳体 | |||||
M1 | 不锈钢 316L | 不锈钢304 | 不锈钢304 | |||||
M2 | 不锈钢 316L | 不锈钢 316L | 不锈钢 316L | |||||
代号 | 附加功能 | |||||||
B1 | 赫斯曼插件输出 | |||||||
B2 | 电缆线连接输出 | |||||||
C1 | M20x1.5外螺纹端面 | |||||||
C2 | M20×1.5 外螺纹水线 | |||||||
C3 | G1/2 外螺纹 | |||||||
C4 | G1/4 外螺纹 | |||||||
C5 | G1/4 内螺纹 | |||||||
G | 表压型 | |||||||
A | 绝压型 | |||||||
S | 密封表压 | |||||||
CWY3451-[0~100]kPa-R1-M1-B1C5G 完整的规格型号 | ||||||||
