产品概述
CWY6401 液位变送器是一种全密封投入式压阻式液位变送器。该产品采用高可靠性的压阻式压力传感器和变送器专用电路，一体化封装在不锈钢壳体，标准化的信号输出，产密封结构可靠，可投入与不锈钢兼容的测量介质中长期使用。
产品特点
Ø 性能可靠，投入式安装
Ø 全不锈钢密封结构，防护等级IP68
Ø 具有短路保护和反极性保护
Ø 本安设计
Ø 符合EMC 标准：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
应用领域
Ø 石油、化工、电力、矿山
Ø 城市供水、污水处理
Ø 水文监测

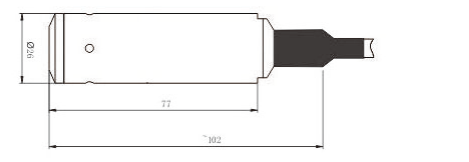

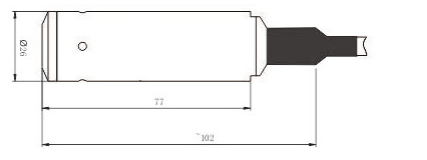

外形结构
技术参数
技术参数 | |||
量程 | 1 2 5 10 20 50 100 200 mH2O | ||
过载 | 2 倍满量程 | ||
电气参数 | |||
输出类型 | 电流型 | 电压型 | |
供电电源 | 11~28V DC | 12~28V DC | |
输出信号 | 4mA～20mA DC（两线制） | 1V~5V DC (三线制) | |
负载电阻（Ω） | ≤（U-11）/0.02 | ≥10k | |
绝缘电阻 | 500MΩ@500V DC | ||
结构参数 | |||
壳体 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
电缆 | ∅7.5mm 聚乙烯专用电缆或聚氨酯电缆 | ||
防护等级 | IP68 | ||
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | 0℃～+50℃ | ||
工作温度 | -10℃～+70℃ | ||
贮存温度 | -30℃～+70℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤10mH2O）；0.02%FS/℃（＞10mH2O） | ||
满度温度系数 | 0.03%FS/℃（≤10mH2O）；0.02%FS/℃（＞10mH2O） | ||
长期稳定性 | ±0.3%FS/年(最大) | ||
电气连接
电缆型产品线色定义：
电缆颜色 | 两线制 | 三线制 |
黑色 | 电源正：+V | 电源正：+V |
红色 | 信号：+OUT | 信号：+OUT |
白色 | 空 | 公共端:GND |
选型指南
CWY6401 | 液位变送器 | |||||
量程 | 测量范围：1 2 5 10 20 50 100 200 mH2O | |||||
［0～X］mH2O L | X: 实际测量量程 L:电缆长度 | |||||
代号 | 输出信号 | |||||
E | 4mA～20mA DC | |||||
V | 1V～5V DC | |||||
结构材料 | ||||||
代号 | 隔离膜片 | 壳体 | ||||
M1 | 不锈钢 316L | 不锈钢304 | ||||
M2 | 不锈钢 316L | 不锈钢 316L | ||||
CWY6401-[0~100]mH2O 100-E-M1 完整的规格型号 | ||||||
