产品概述
CWY3422 微差压变送器采用进口微差压传感器为压力敏感元件,选用高性能MCU对传感器非线性和温度漂移进行修正和补偿,高强度铝合金壳体封装,实现压力信号精准测量。
产品特点
Ø全铝合金壳体密封设计,体积小外观精美
Ø 性能稳定、抗干扰性能好
Ø 输出电流、电压信号可选
Ø 宝塔头Φ6、Φ8压力连接可选
应用领域
Ø 空调、风压机
Ø 风洞试验
Ø 水平监测
Ø 工业控制

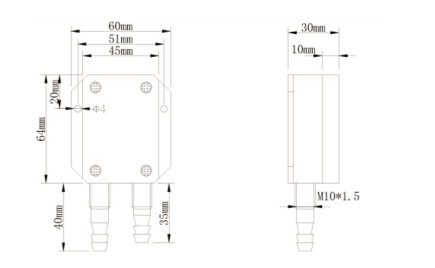

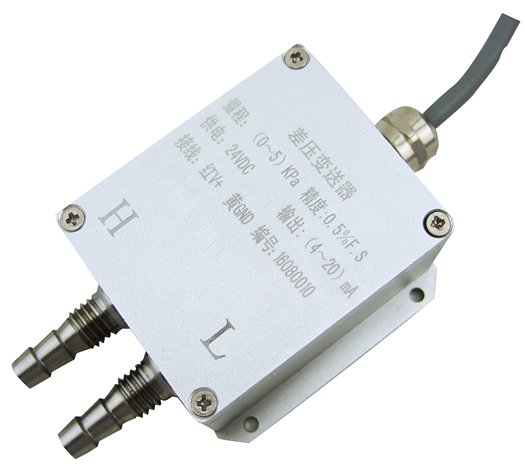

外形结构

技术参数
压力参数 |
量程 | 0~100Pa...10kPa |
过载 | 2倍满量程压力 |
电气参数 |
输出类型 | 电流型 | 电压型 |
供电电源 | 11~28V DC | 12~28V DC |
输出信号 | 4mA~20mA DC(两线制) | 0/1V~5/10V DC (三线制) |
负载电阻(Ω) | ≤(U-11)/0.02 | ≥10k |
绝缘电阻 | 100MΩ@50V DC |
结构参数 |
壳体 | 铝合金 |
压力接口 | 不锈钢304 |
防护等级 | IP65(插件型) |
环境条件 |
介质适用性 | 干燥气体 |
补偿温度 | 0℃~+60℃ |
工作温度 | -30℃~+80℃ |
贮存温度 | -30℃~+80℃ |
性能指标 |
准确度 | ±1%FS |
零点温度系数 | 0.03%FS/℃ |
满度温度系数 | 0.02%FS/℃ |
长期稳定性 | ±0.3%FS/年 |
电气连接
电缆型产品线色定义:
电缆颜色 | 两线制 | 三线制 |
黑色 | 电源正:+V | 电源正:+V |
红色 | 信号:+OUT | 信号:+OUT |
白色 | 空 | 公共端:GND |
选型指南
CWY3422 | 微差压变送器 |
| 量程 | 测量范围:0kPa~10kPa |
| [0~X]KPa | X: 实际测量量程 |
|
| 代号 | 输出信号 |
|
| E | 4mA~20mA DC |
|
| V1 | 1V~5V DC |
|
| V2 | 0V~5V DC |
|
| V3 | 0V~10V DC |
|
|
|
| 代号 | 附加功能 |
|
|
|
| B2 | 电缆线连接输出 |
|
|
|
| Φ6 | Φ6宝塔头 |
Φ8 | Φ8宝塔头 |
CWY3422-[0~3]kPa-E-B2Φ6 完整的规格型号 |
