产品概述
CWY3431 压力变送器采用高性能扩散硅压力传感器作为敏感元件，选用高性能MCU处理器，AD精度大于20位，DA精度大于16位，现场按键进行零点和量程修正，具有极高的抗干扰性和抗冲击性，整体性能稳定可靠。
产品特点
Ø 具有限流保护和反极性保护
Ø 液晶背光5位显示，10种常用显示单位切换
Ø 高亮LED4位显示
Ø 现场清零功能
Ø 本质安全设计
Ø 符合EMC 标准：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套、液压等行业

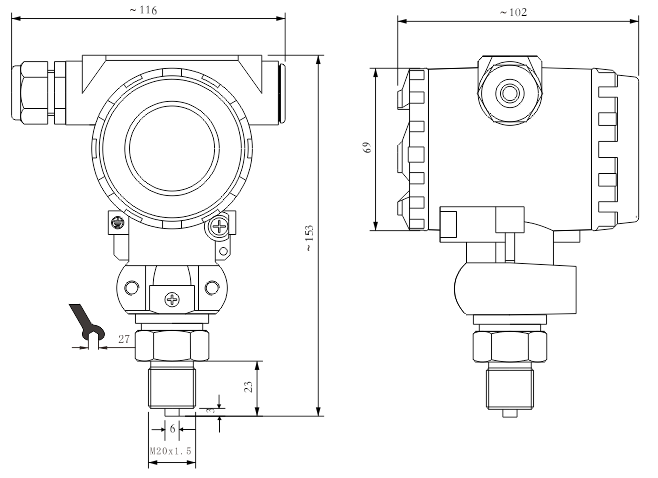

外形结构
技术参数
压力参数 | ||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | |
过载 | 2 倍满量程压力或 110MPa(取最小) | |
压力类型 | 表压、绝压、密封表压 | |
电气参数 | ||
供电电源 | 11~30V DC | |
输出信号 | 4mA～20mA DC（两线制） | |
负载电阻（Ω） | ≤（U-11）/0.02 | |
绝缘电阻 | 100MΩ@50V DC | |
结构参数 | ||
壳体 | 铝合金 | |
传感器 | 316L 不锈钢 | |
密封圈 | 氟橡胶 | |
防护等级 | IP67 | |
环境条件 | ||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | |
补偿温度 | -10℃～+80℃ | |
工作温度 | -20℃～+70℃ | |
贮存温度 | -30℃～+70℃ | |
性能指标 | ||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | |
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | |
长期稳定性 | ±0.2%FS/年(最大) | |
电气连接
选型指南
CWY3431 | 压力变送器 | ||||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅100MPa | ||||
［0～X］KPa 或 MPa | X: 实际测量量程 | ||||
代号 | 输出信号 | ||||
E | 4mA～20mA DC | ||||
代号 | 功能 | ||||
D | 不带带显示表头 | ||||
D1 | 带LCD显示表头 | ||||
D2 | 带LED显示表头 | ||||
C1 | M20x1.5外螺纹端面 | ||||
C2 | M20×1.5 外螺纹水线 | ||||
C3 | G1/2 外螺纹 | ||||
C4 | G1/4 外螺纹 | ||||
C5 | G1/4 内螺纹 | ||||
G | 表压型 | ||||
A | 绝压型 | ||||
S | 密封表压 | ||||
CWY3431-[0~100]kPa-E-D1C5G 完整的规格型号 | |||||
