产品概述
采用了圆通型双层结构，内层为弹性体，外层为保护壳体；弹性体接受应变力，由应变片感应出电信号，由高可靠高精度变送板转换为标准输出信号；两层之间灌注密封胶保护应变片，外层接口与防爆电缆采用密封连接。
主要用于煤矿井下煤层或岩层应力作用、锚杆（索）巷道的围岩应力及架棚支护巷道支护应力的检测。是测量因采动影响煤层或岩层内部应力场的变化和研究采场动压作用规律的重要手段之一，可用于采场冲击地压初期预测和趋势分析。
产品特点
采用了高精度应变测量技术，具有测量应力的功能，产品采用本质安全电路，可用于井下含有瓦斯等爆炸性危险气体的场所。

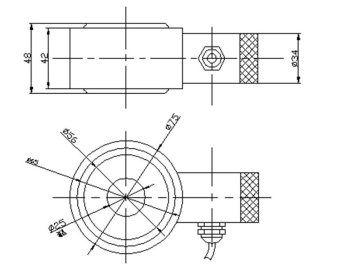

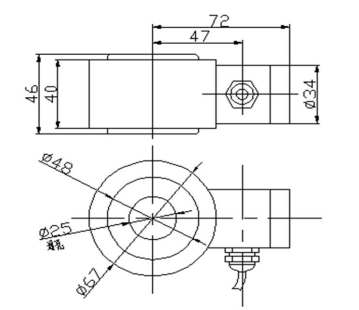

外形结构
量程0~400KN
技术参数
测量范围：0~400KN/600KN
工作电压：3、5、24VDC
阻抗：2000±100Ω
绝缘电阻：100MΩ/250VDC；
输出信号：0.25~2.25、0.5~4.5VDC、（三线电压型）4~20mA（两线电流型）
综合精度：0.5、1.0、1.5、2.0、3.0、5.0
安全过载：120%FS
极限过载：150%FS
防爆形式：矿用本质安全型
壳防护等级：IP54
电气连接
电缆出线定义：
电流型：红色线V+、蓝OUT+
电压型：红色线V+、蓝OUT、绿GND
安装调试
测力传感器采用穿孔式固定安装，将传感器安装在锚杆的托盘和紧固螺母之间，传感器安装时要注意居中，尽量保证锚杆与传感器同轴同心，托盘与螺母平行，必要时给螺母与传感器之间增加过度钢板，保证传感器弹性体圆环均匀受力，同时能提高测量的准确度。
