产品概述
CWY3511型智能压力开关是集压力测量、显示、输出和控制于一体的智能型数字测量产品，采用高性能扩散硅压力传感器作为敏感元件，选用全数字电路板，显示直观，操作简单、安全可靠，开关点现场设置。
产品特点
Ø 4位LED显示当前压力
Ø 开关速度块，300次/秒
Ø 压力预设开关点和迟滞切换输出
Ø 控制点在测量范围上下限任意设置
Ø 操作方便、按键设置现场应用参数
Ø 两路开关量输出（NPN/PNP）,负载能力1.2A
Ø4-20mA输出（可选）
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套、液压等行业

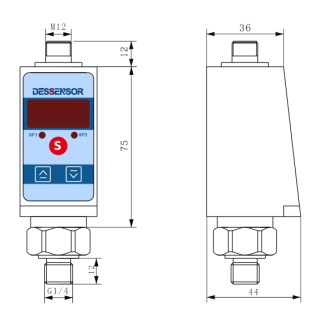

外形结构
技术参数
压力参数 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
过载 | 2 倍满量程压力或 110MPa(取最小) | ||
压力类型 | 表压、绝压、密封表压 | ||
电气参数 | |||
供电电源 | 12~30V DC | ||
输出信号 | 2路开关量(NPN或PNP) | 2路开关量(NPN或PNP)+1路模拟量(4mA～20mA) | |
负载容量 | DC24V 1.2A | ||
绝缘电阻 | 500MΩ@250V DC | ||
结构参数 | |||
压力接口 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
电缆 | M12插件或四芯插件 | ||
防护等级 | IP65 | ||
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | 0℃～+50℃ | ||
工作温度 | -30℃～+70℃ | ||
贮存温度 | -30℃～+70℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
长期稳定性 | ±0.1%FS/年(最大) | ||
电气连接
选型指南
CWY3511 | 智能压力开关 | ||||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅100MPa | ||||
［0～X］KPa 或 MPa | X: 实际测量量程 | ||||
代号 | 输出信号 | ||||
E | 4mA～20mA DC | ||||
P | PNP | ||||
N | NPN | ||||
J | 继电器 | ||||
代号 | 功能选项 | ||||
B1 | 赫斯曼插件输出 | ||||
B3 | M12插件输出 | ||||
C1 | M20x1.5外螺纹端面 | ||||
C2 | M20×1.5 外螺纹水线 | ||||
C3 | G1/2 外螺纹 | ||||
C4 | G1/4 外螺纹 | ||||
C5 | G1/4 内螺纹 | ||||
G | 表压型 | ||||
A | 绝压型 | ||||
S | 密封表压 | ||||
CWY3511-[0~100]kPa-EP-B1C5G 完整的规格型号 | |||||
