产品概述
CWY3601型压力控制器是集测量、显示、输出和控制于一体的智能型数字测量产品，采用高性能扩散硅压力传感器作为敏感元件，选用全数字信号处理电路，全不锈钢结构，具有极高的抗干扰性和抗冲击性，整体性能稳定可靠。
产品特点
Ø 4位LED显示当前压力
Ø 压力预设开关点和迟滞切换输出
Ø 控制点在测量范围上下限任意设置
Ø 切换差任意设定
Ø 操作方便、按键设置现场应用参数
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套、液压等行业
外形结构
技术参数
压力参数 | ||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | |
过载 | 2 倍满量程压力或 110MPa(取最小) | |
压力类型 | 表压、绝压、密封表压 | |
电气参数 | ||
供电电源 | 24V DC/220V AC | |
输出信号 | 2路继电器+1路模拟（4mA～20mA） | |
负载容量 | DC24V 1.2A/AC 220V 3A | |
绝缘电阻 | 500MΩ@500V DC | |
结构参数 | ||
壳体 | 不锈钢304 | |
传感器 | 316L 不锈钢 | |
密封圈 | 氟橡胶 | |
防护等级 | IP44 | |
环境条件 | ||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | |
补偿温度 | 0℃～+50℃ | |
工作温度 | -30℃～+70℃ | |
贮存温度 | -30℃～+70℃ | |
性能指标 | ||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | |
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | |
长期稳定性 | ±0.2%FS/年(最大) | |

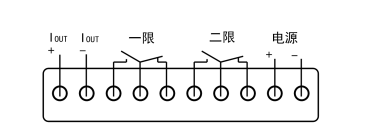

电气连接
选型指南
CWY3601 | 压力控制器 | |||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||
［0～X］KPa 或 MPa | X: 实际测量量程 | |||
代号 | 功能选项 | |||
Z1 | 径向安装 | |||
Z2 | 轴向安装 | |||
U1 | 24VDC | |||
U2 | 220VAC | |||
C1 | M20x1.5外螺纹端面 | |||
C2 | M20×1.5 外螺纹水线 | |||
C3 | G1/2 外螺纹 | |||
C4 | G1/4 外螺纹 | |||
C5 | G1/4 内螺纹 | |||
G | 表压型 | |||
A | 绝压型 | |||
S | 密封表压 | |||
CWY3601-[0~100]kPa-Z1U1C5G 完整的规格型号 | ||||
