产品概述

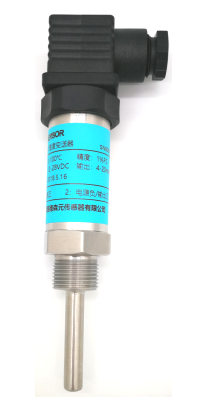

CWY4401 温度变送器采用PT100作为测量元件，选用全数字变送器电路，全不锈钢结构，安装方便，具有极高的抗干扰性能，整体性能稳定可靠。
产品特点
Ø 性能可靠，安装使用方便
Ø 具有短路保护和反极性保护
Ø 抗冲击、振动、耐腐蚀
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套

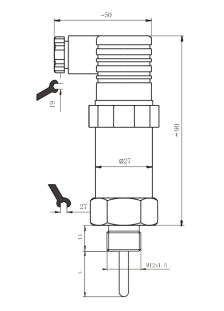

外形结构
技术参数
温度、压力参数 | ||
量程 | -200~500℃ | |
压力 | 100MPa | |
电气参数 | ||
输出类型 | 电流型 | 电压型 |
供电电源 | 11~28V DC | 12~28V DC |
输出信号 | 4mA～20mA DC（两线制） | 1V~5V DC (三线制) |
负载电阻（Ω） | ≤（U-11）/0.02 | ≥10k |
绝缘电阻 | 100MΩ@50V DC | |
结构参数 | ||
壳体 | 不锈钢304 | |
防护等级 | IP65（插件型） | |
环境条件 | ||
介质适用性 | 对 304 不锈钢无腐蚀的各种流体 | |
环境温度 | -20℃～+70℃ | |
贮存温度 | -30℃～+70℃ | |
性能指标 | ||
准确度 | ±1％FS | |
长期稳定性 | ±0.3%FS/年 | |
电气连接
插件型产品插脚定义：
插脚 | 两线制 | 三线制 |
1 | 电源正：+V | 电源正：+V |
2 | 信号：+OUT | 公共端:GND |
3 | 空 | 信号：+OUT |
选型指南
CWY4401 | 温度变送器 | |||||
量程 | 测量范围：-200┅500℃ | |||||
［0～X］℃ | X: 实际测量量程 | |||||
代号 | 输出信号 | |||||
E | 4mA～20mA DC | |||||
V | 1V～5V DC | |||||
代号 | 测温杆长度 | |||||
L x | 20-600mm | |||||
代号 | 附加功能 | |||||
B1 | 四芯插件 | |||||
C2 | M20×1.5 外螺纹 | |||||
C3 | G1/2 外螺纹 | |||||
C4 | G1/4 外螺纹 | |||||
D1 | LCD显示表 | |||||
D2 | LED显示表 | |||||
CWY4401-[0~100]℃-E-L20-B1C2 完整的规格型号 | ||||||
